Spacer für Skylake CPUs

Für optimale Kühlleistung ist es mittlerweile üblich, den Heatspreader von "Skylake" CPUs zu entfernen. Dies hat allerdings einige negative Folgen.

Problematisch ist, dass der spröde Silizium-Die ohne Heatspreader während der Montage des Kühlers nicht mehr gegen Verkanten geschützt ist - schnell ist eine Ecke abgebrochen und die CPU defekt. Gleiches gilt während des Transportes des Rechners: Kommt es zu harten Schlägen, kann der Kühler den Die beschädigen.

Ein weiteres Problem ist, dass bei der original Konstruktion mit Heatspreader dieser die Anpresskraft des Kühlers nach außen auf den Sockel verteilt und somit einen Verzug der CPU (bzw. Platine der CPU) verhindert. Dies ist besonders wichtig beim Skylake, da das verwendete Material dünner als bei vorherigen Intel CPUs für Sockel 1150 ist und im Bereich direkt unter dem Die im Sockel eine Tasche für die Kondensatoren vorhanden ist. Zudem ist der Die deutlich kleiner, was den Flächendruck erhöht. Die Anpresskraft des Kühlers kann also ohne Heatspreader nur mit starken Verzug der CPU abgeführt werden!

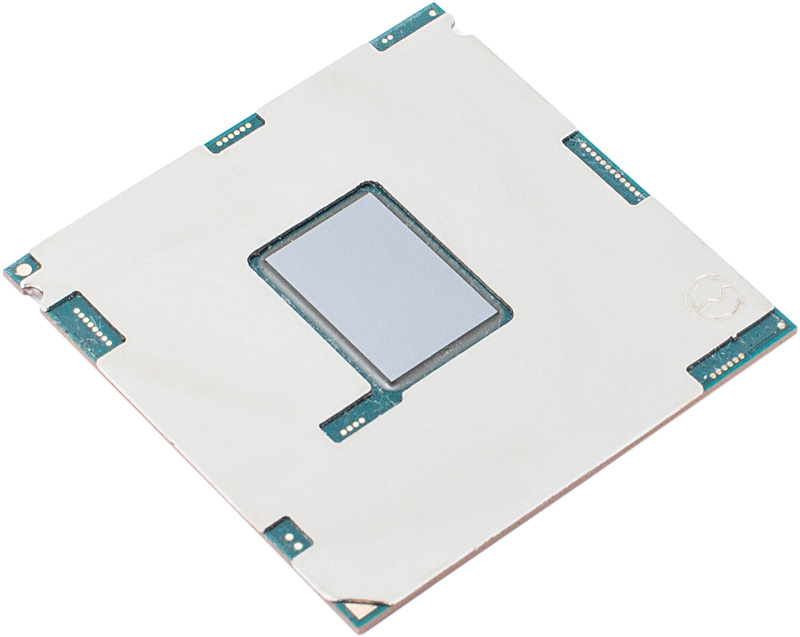

Um beide Probleme zu reduzieren hat Aqua Computer einen Spacer konstruiert. Dieser besteht aus einem Edelstahlblech, das aus Präzisions-Federstahl hergestellt wird und einer Klebefolie, die ultradünn und temperaturbeständig ist. Der Spacer wird mit einem CNC gesteuerten Laser hochpräzise hergestellt und anschließend speziell entgratet. Dies ist wichtig, da der Die anschließend nur wenige 1/100mm höher als der Spacer ist, um optimal geschützt zu werden.

Verzieht sich die CPU um mehr als die Höhendifferenz zwischen Spacer und Die, so führt der Spacer die Anpresskraft des Kühlers wie der Heatspreader nach außen ab. Ein Verkanten des Kühlers bei der Montage oder beim Transport kann zudem durch die Berührung mit dem Spacer weitestgehend abgefangen werden.

Der Spacer kann ab sofort in unserem Webshop für 6,99 Euro bestellt werden.
